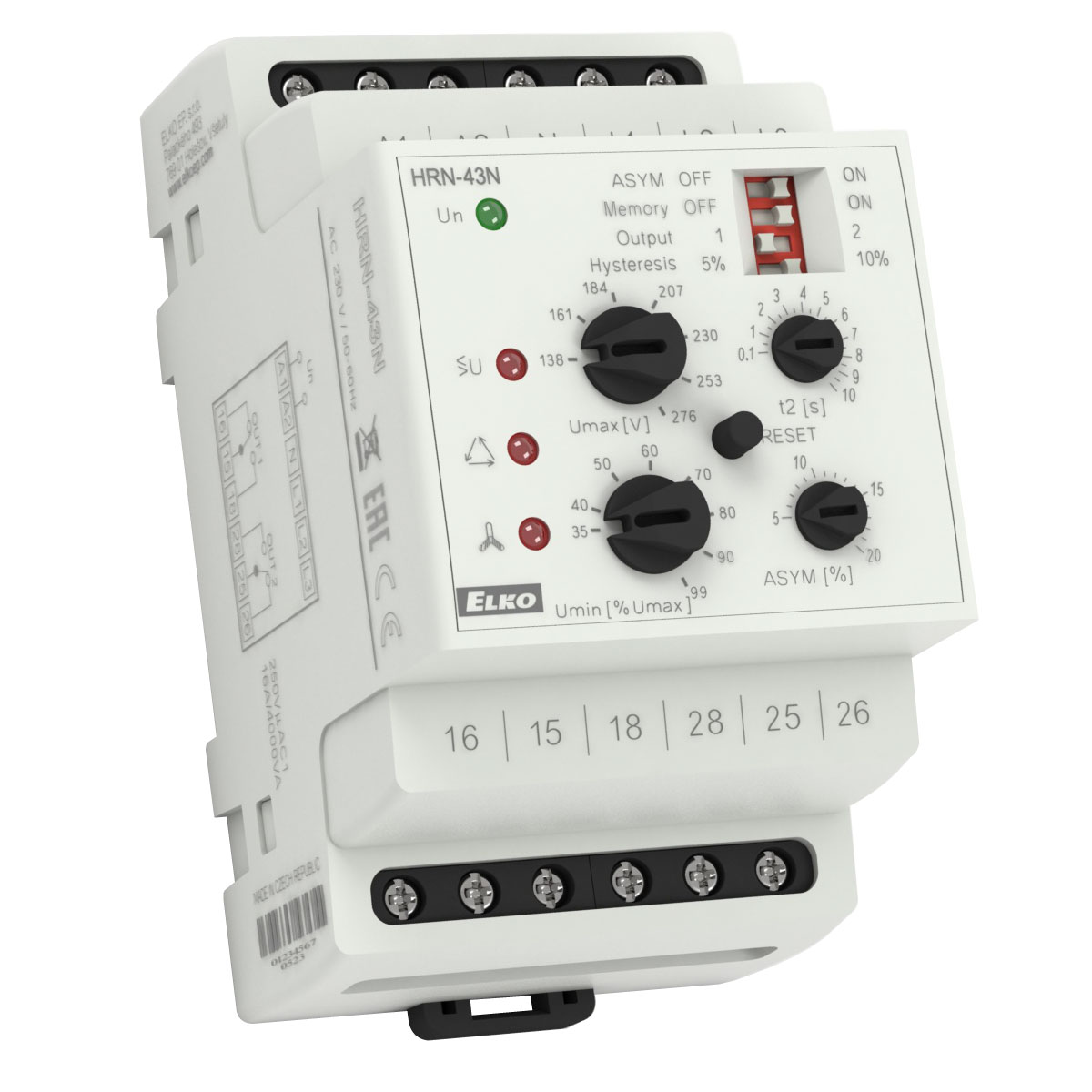

Relé de monitoreo - HRN-43N

Relé de monitoreo con control completo se usa para control y protección de red trifásica, regulación de tensión desde el generador o planta hidroeléctrica.

EAN: 8594030338216 (230V) | Code: 4733 (230V)
EAN: 8595188120258 (400V) | Code: 2025 (400V)

CARACTERÍSTICA

  • En redes trifásicas monitorea y controla:

a)    Tensión en dos niveles (sobretensión).
b)    Asimetría de fases.
c)    Secuencia de fases.
d)    Caída de fase.

  • Función ajustable MEMORIA – para regreso desde el estado erróneo a estado normal se necesita pulsar el botón RESET.
  • Función de segundo relé (independemente / en paralelo).
  • Retardo fijo T1 (200ms) y retardo ajustable a T2 (0.1 – 10s) para eliminación de caídas y picos cortos.
  • Relé de monitoreo en dos versiones:

HRN-43: destinado para circuitos sin neutro (3 x 400V)
HRN-43N: destinado para circuitos con neutro (3 x 400 V/230V)

  • Tensión de alimentación: AC 230V, AC 400V, AC/DC 24V, galvánicamente separada.
  • Nivel superior (Umax):

HRN-43: 240 – 480V
HRN-43N: 138 – 276V

  • Nivel inferior (Umin): 35 – 99% de tensión controlada.
  • Contacto de salida: 2x conmutable16A/250 V AC1 (AgNi, 2500VA).
  • 3-MÓDULO, montaje en carril DIN.
