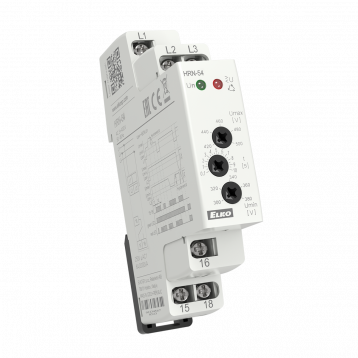

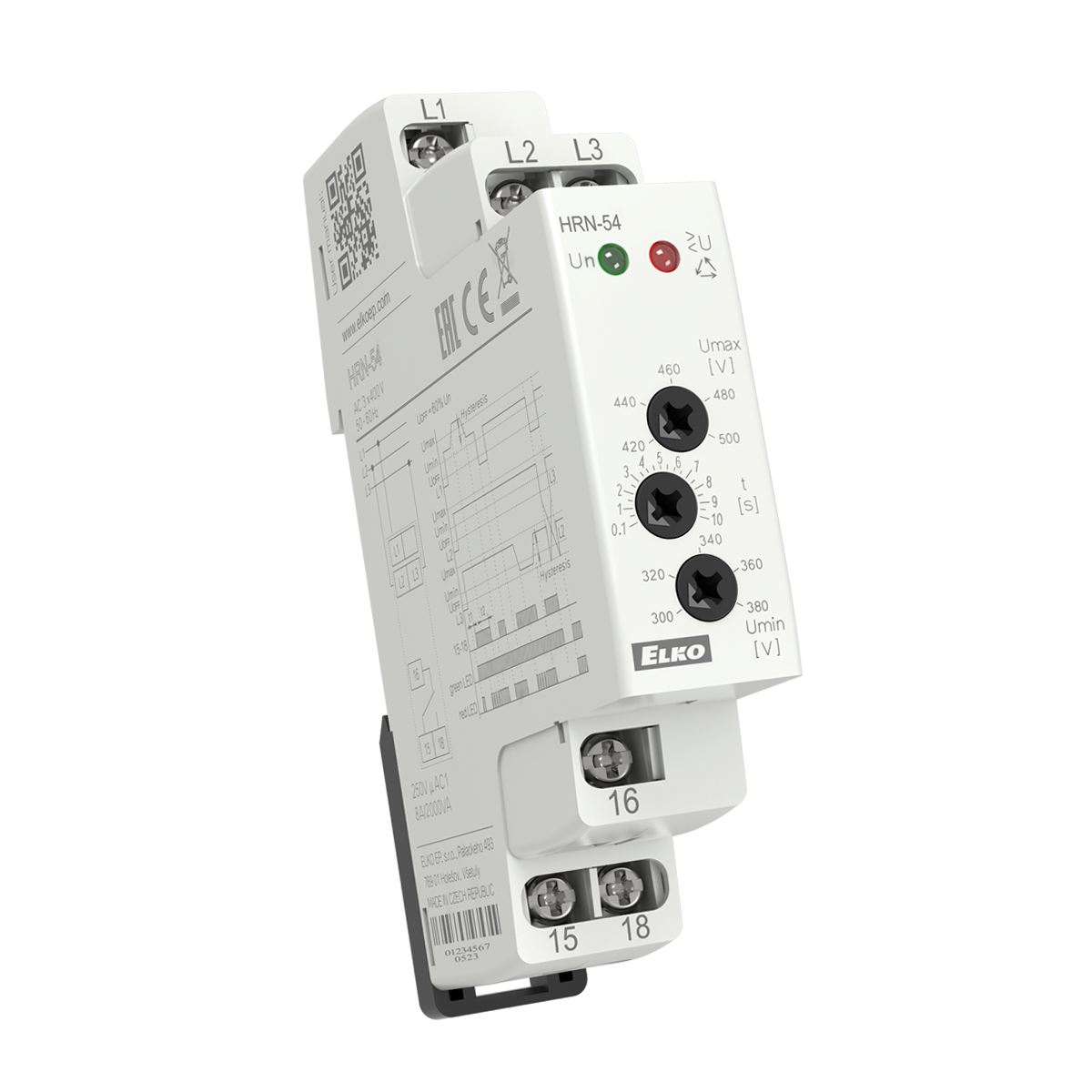

Relé de tensión - HRN-54

Se usa para supervisión de tensión, secuencia y caída de fases en cuadro eléctrico (protección de dispositivos y máquinas).

EAN: 8595188137201 | Code: 7498

CARACTERÍSTICA

  • Monitorea el tamaño de tensión en la red trifásica y supervisa la secuencia de fases.
  • Se alimenta desde la tensión monitoreada.
  • Retardo fijo T1 (500ms) y retardo ajustable T2 (0.1 – 10s) para eliminación de caídas y picos cortos.
  • Si la tensión de alimentación cae bajo 60% Un (UOFF nivel inferior) el relé se desconecta inmediatamente sin aplicar retardo.
  • Opción de ajuste de borde superior y inferior de tensión, a cual el contacto de relé de salida se desconecta.
  • Relé de tensión en dos versiones:

HRN-54: Alimentado de todas fases, signífica que la función de relé está mantenida en caso de caída de una de las fases.
HRN-54N: Alimentado de L1-N, signífica que relé monitorea también después de interrupción de neutro.

  • Estado erróneo está indicado con una LED y desconexión de contacto de salida del relé.
  • Tensión de alimentación y monitoreo:

HRN-54: 3 x 400V
HRN-54N: 3 x 400 V / 230V

  • Nivel superior (Umax): 105 – 125% de tensión monitoreada.
  • Nivel inferior (Umin): 75 – 95% de tensión monitoreada.
  • Contacto de salida: 1x conmutable 8A / 250V AC1 (AgNi, 2500VA).
  • 1-MÓDULO, montaje en carril DIN.
