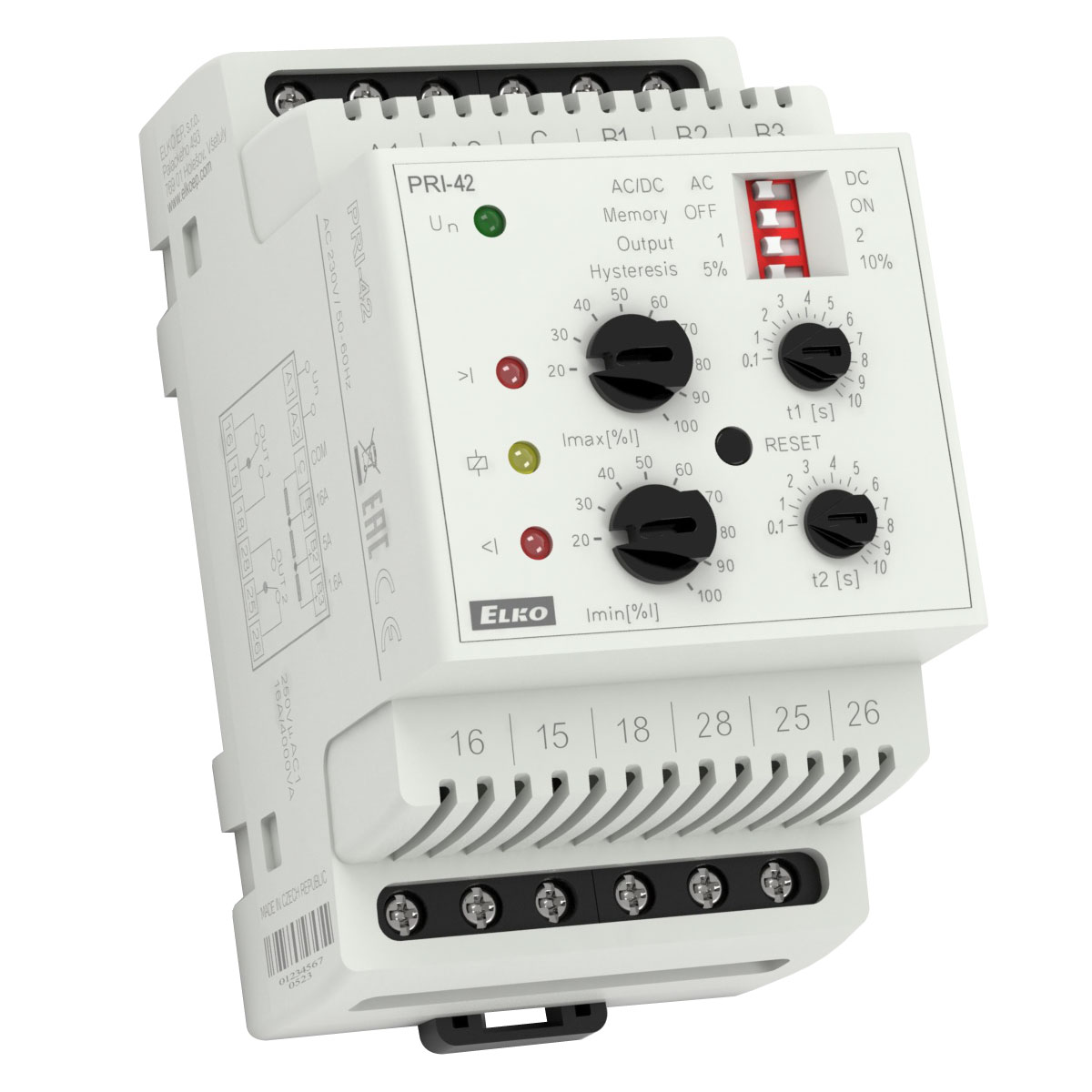

Relé de corriente - PRI-42

Se utiliza para monitoreo de sobrecarga / descarga de máquinas, motores, para controlar el consumo o para diagnóstico remoto de dispositivo (quemadura, cortocircuito, aumento de consumo de corriente).

CARACTERÍSTICA

  • Monitoreo de tamaño de corriente en dos niveles independientes (sobrecorriente / subcorriente).
  • Función ajustable MEMORIA – para regreso desde el estado erróneo es necesario pulsar el botón RESET.
  • Funcción de segundo relé (independiente / en paralelo).
  • Retardo ajustable para eliminación de caídas y picos cortos para cada nivel.
  • Ajuste de nivel Imax monitoreado (v % del rango) y de nivel Imin monitoreado (en % del rango – función VENTANA).
  • Alimentación galvánicamente separada desde las entradas de monitoreo.
  • Tensión de alimentación AC 230V o AC / DC 24V.
  • Rangos monitoreados:

      1. rango: 3.2 – 16A (resistencia de entrada 2.3mΩ, corriente permanente máx. 16A)
      2. rango: 1 – 5A (resistencia de entrada 11mΩ, corriente permanente máx. 7.3A)
      3. rango: 0.32 – 1.6A (resistencia de entrada 23mΩ, corriente permanente máx. 1.6A)

  • Contacto de salida: 2x conmutable 16A / 250V AC1 (AgNi, 4 000VA) para cada nivel de corriente monitoreado.
  • 3-MÓDULO, montaje en carril DIN.
