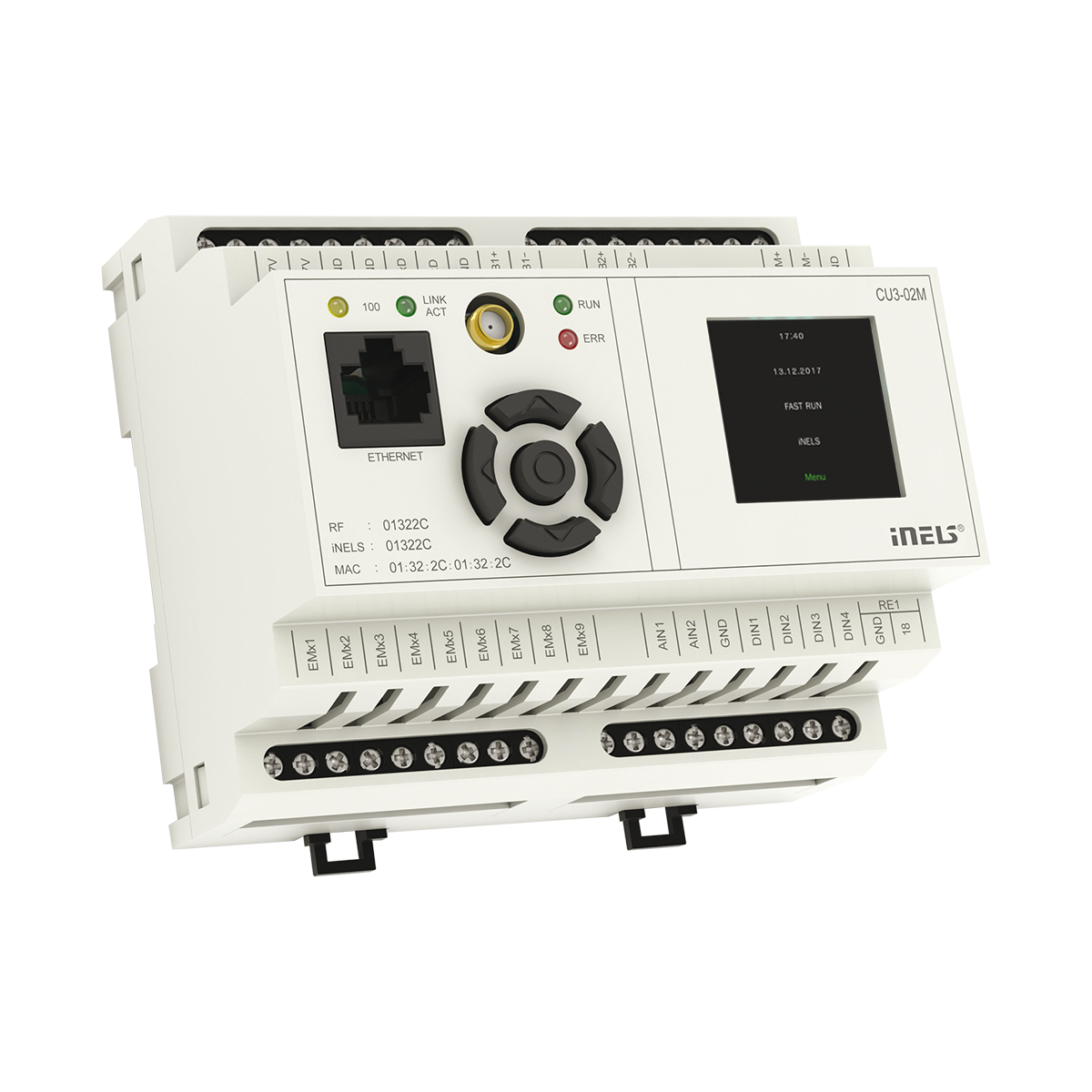

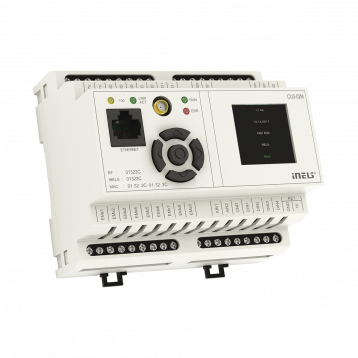

Unidad central CU3-02M

CU3-02M es una unidad central del sistema iNELS con una interfaz inalámbrica y es un mediador entre la programación en iDM3 y controladores, unidades y actuadores conectados en el cableado de comunicación.

EAN: 8595188132398 | Code: 3239 standard

CARACTERÍSTICA

A la CU3-02M es posible conectar hasta 2 cadenas del cableado BUS, a cada cadena se pueden conectar hasta 32 unidades iNELS3 (sobre el consumo).
Otras unidades se pueden conectar al sistema a través de los módulos de extensión MI3-02M, se conecta a la CU3 -01M (02M) con sistema de cableado EBM.
CU3-02M se diferencia desde CU3-01M en que además incluye un RF módulo y le permite la comunicación con las unidades seleccionadas del iNELS RF Control.
Proyecto del usuario y datos remanentes se guardan en la memoria interna, incluso en ausencia de la tensión de alimentación. Reloj de tiempo real (RTC) se mantiene durante 10 días.
Opción de configurar la sincronización de tiempo a través del servidor NTP.
El conector ethernet RJ45 se situa en el panel frontal de la central, velocidad de transferencia es de hasta 100 Mbps.
En la unidad CU3-02M se pueden utilizar 4 entradas binarias para conectar controladores externos (pulsadores, interruptores, sensores, detectores, etc) y 2 entradas analógicas 0 ÷ 30V.
CU3-01M (02M) dispone de una pantalla OLED que muestra el estado actual y permite la configuración (de la red, la fecha, la hora, servicios) de la unidad central CU3-01M (02M).
Movimiento en el menú CU3-01M (02M) utilizando los botones de dirección en el panel frontal.
Pantalla: OLED de colores.
Entradas: 4x NA o NC del GND (-) / 2x entrada analógica 0 ÷ 30V.
Tensión de alimentación: 27V DC, -20 / +10%.
Grado de protección: IP20 dispositivo, IP40 en cuadro.
Dimensiones: 90 x 105 x 65mm.
Peso: 291g.
6-MÓDULOS, montaje a carril DIN.
