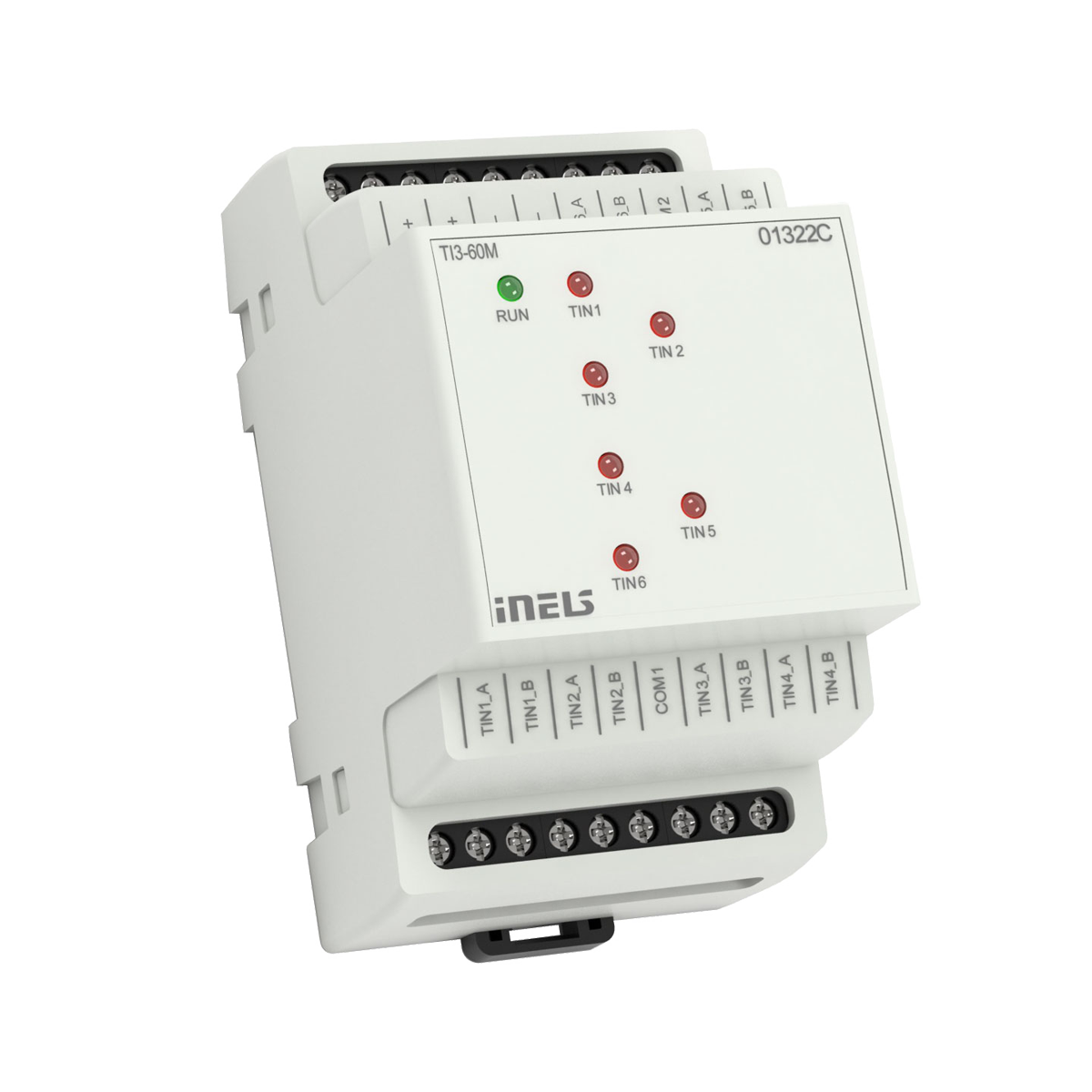

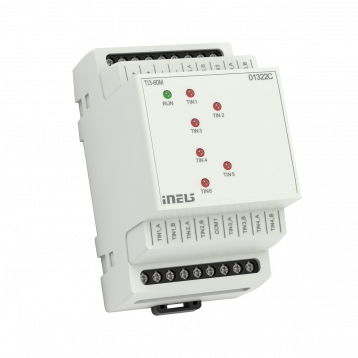

Unidad de entradas de temperatura, 6 canales TI3-60M

Unidad TI3-60M esta destinada para la conexión de hasta 6 sensores externos.

EAN: 8595188132893 | Code: 3289 standard

CARACTERÍSTICA

Conexión de unidades serie TI3 es compatible con los siguientes sensores de temperatura:
- TC, TZ – conexión de 2 hilos.
- Ni1000, Pt1000, Pt100 – conexión de 2 o 3 hilos.
Se utiliza en los casos en que sea necesario leer la temperatura, por ejemplo ambiente/suelo, interior/exterior, equipos de proceso - calderas, calefacción solar, etc.
El estado de la unidad indica la dioda LED verde RUN en el panel frontal:
- si está conectada a la alimentación (la unidad se alimenta a través del BUS), pero no hay comunicación con el master, LED RUN ilumina continuamente.
- si está conectada a la alimentación y unidad comunica con el cableado BUS, LED RUN parpadea.
Estado de cada entrada de temperatura indica correspondiente LED rojo en el panel frontal
- ilumina - desconexión del sensor
- parpadea - sobrerrango de la medición
- no ilumina - todo está correcto
Tensión de alimentación / tolerancia: 27V DC, -20 / +10%.
Pérdida de potencia: máx. 1W.
Grado de protección: IP20 dispositivo, IP40 con tapa del cuadro.
Posición de funcionamiento: cualquiera.
Dimensiones: 90 x 52 x 65mm.
Peso: 111g.
3-MÓDULOS, montaje a carril DIN

Manual de instalación
