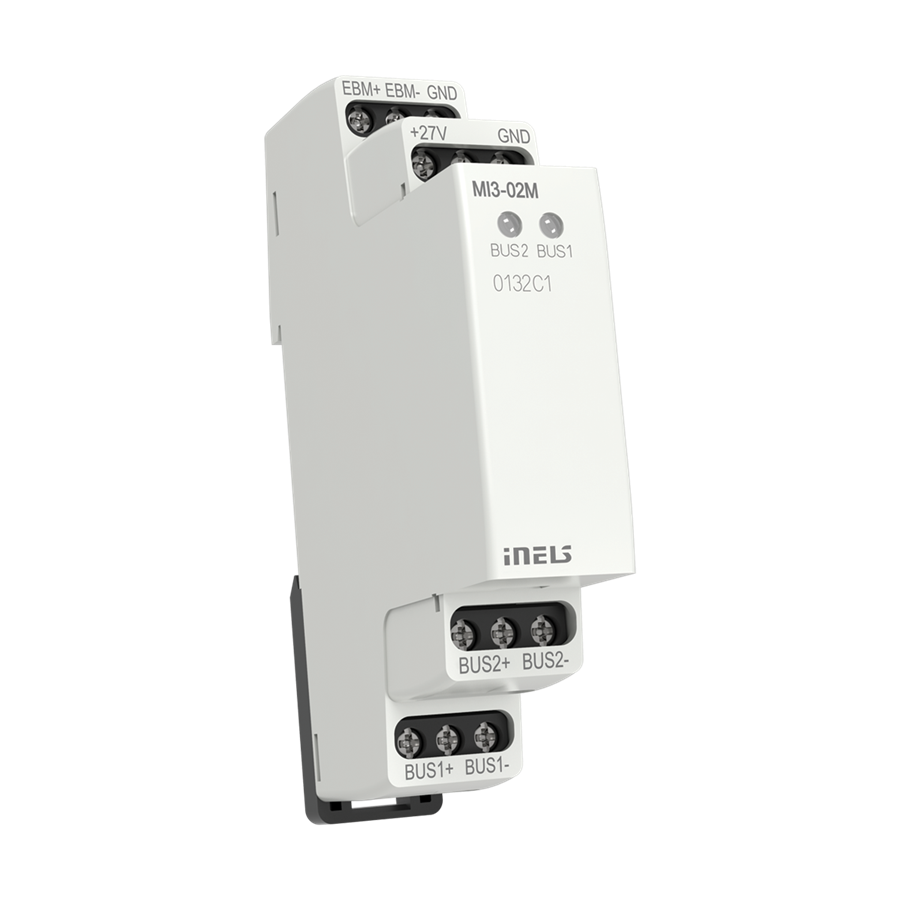

Master externo del cableado BUS MI3-02M

Master externo MI3-02M permite la extensión del número de unidades periféricas iNELS3 conectadas a la unidad central CU3- 01M o CU3-02M por otras dos ramas del cableado BUS (es decir 2x32 unidades periféricas).

CARACTERÍSTICA

  • A través del cableado del sistema EBM se puede conectar hasta 8 masters externos MI3-02M a una unidad central.
  • Al combinar la unidad central CU3-01M (02M) con ocho masters externos MI3-02M, la capacidad máxima del sistema iNELS puede llegar de hasta 576 unidades periféricas.
  • En caso de una petición de sistema más grande, hay la posibilidad de comunicar con hasta ocho unidades centrales mediante Connection Server utilizando el protocolo ELKONET, o la integración de múltiples unidades centrales en BMS a través de ASCII.
  • MI3-02M tienen en el panel frontal marcado una dirección de hardware. Esta dirección es relativa a la rama BUS1. La dirección de hardware del bus BUS2 siempre es un valor más alto que BUS1.
  • Unidades MI3 se alimentan de fuente de alimentación PS3-100/iNELS.
  • Para alimentar las ramas de cableado BUS es necesario utilizar un elemento separador BPS3-01M (en caso de sólo una rama) o BPS3-02M.
  • El estado de cada rama del BUS (run, error) se indica mediante un correspondiente LED de 2 colores, en el panel frontal de la unidad.
  • En el caso de que se trata de la última unidad en el sistema EBM, es necesario terminar el cableado con una resistencia con valor nominal de 120Ω. Este miembro esta adaptado para una fácil inserción entre los terminales EBM+ y EBM-. Incluyido en los envases de las unidades centrales y masters externos.
  • Cableado de la instalación: 2x BUS para conexión de unidades periféricas.
  • Tensión de aliment. / tolerancia: 27V DC, -20 / +10%.
  • Pérdida de potencia: máx. 1W.
  • Grado de protección: IP20 dispositivo, IP40 con tapa del cuadro.
  • Dimensiones: 90 x 17.6 x 64mm.
  • Peso: 58g.
  • 1-MÓDULO, montaje en carril DIN.
